基本型蠕动泵LabM3/YZ1515x

第二代基本型蠕动泵,采用ABS工程塑料外壳,流线型机身设计,更具时尚感。转速范围为0.5~ 350转/分钟,适合多种泵头,流量范围为0.035-1330毫升/分钟。薄膜按键控制,多种外控方式任意组合选择。具备RS232和RS485(标准Modbus协议)两种通讯方式,易于连接计算机、PLC、人机界面等。
价格 ¥ 3150.00
累积评价
0+
数量
库存剩余:100件
说明 可以使用优惠券
支付方式:支付宝 微信

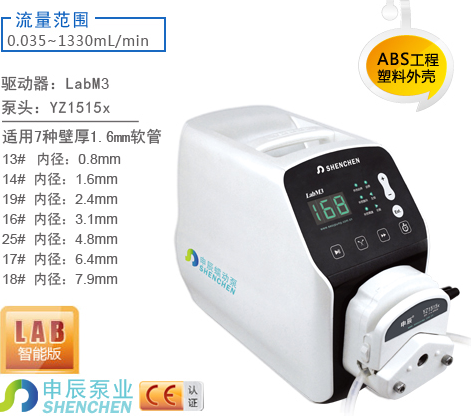

一、产品实物照片


二、功能与特点

1、按键调速,可手动调节转速,也可通过外控接口进行自动控制操作简便直观

2、设有全速按:具有填充、排空功能

3、具备定时测试功能,时间范围为0.5~999秒,自由设置测试时间,可以作为简易分配使用。

4、内部隔离外控设计。外控信号分为有源和无源两种,用户可以随意配合使用。

5、通信方式分为RS232和RS485两种。其中RS232串口调试软件可以与PC机相连,控制蠕动泵的启停、换向、调速,以及实现分配、罐装功能,根据远程控制需要,还可以实时反馈蠕动泵的工作状态。

6、大转矩,低功耗,适应性强

7、驱动电路性能优良,散热条件好,工作噪音小,运行平稳,具有掉电记忆功能

9、电路板加喷三防漆工艺,防尘、防潮、防静电、防腐蚀。

三、泵头YZ1515x

泵头YZ1515x PSF(白色)聚砜材质,无毒,耐辐射,耐热和耐寒性好,在抗无机酸碱盐化学腐蚀表现优异,常用于食品,医疗和环保行业。可串联多个泵头,内置泵头滚轮为3个,使用304不锈钢滚轮耐腐蚀,高精度传输液体。

四、软管:可以使用7种不同尺寸的软管: 13#14#16#19#25#17#18#

YZ1515x流量范围(毫升/分钟)

软管型号

13#(内径0.8mm

14#(内径1.6mm

19#(内径2.4mm

16#(内径3.1mm

0.1-350(转/分钟)

0.035~24.5

0.13594.5

0.275192.5

0.410287

软管型号

25#(内径4.8mm

17#(内径6.4mm

18#(内径7.9mm


0.1-350(转/分钟)

0.850~595

1.45980

1.91330


 五、技术参数

 流量范围  0.035-1330毫升/分钟

 转速范围   0.5-350转/分钟

转速分辨率   0.1 转/分钟

回吸角度   0-360度

 测试时间范围   0.5秒-999秒

出口压力   0.86~1.0mm壁厚软管:0.1Mpa;1.6~2.4mm壁厚软管:0.1~0.27Mpa

电机类型   步进电机

电路系统   Shenchen-N-CIR

 操作系统   Shenchen-N-EMB

 显示方式   LED显示屏

操控方式   面膜按键

 外控调速信号   0-5V,0-10V,4-20mA任选

 启停、换向信号   无源开关量信号,如:脚踏开关;有源开关量信号: 24V(默认)

通讯接口   RS232,RS485 支持Modbus协议(RTU模式)

 输出接口   输出电机运行状态(集电极开路电压输出)

 适用电源   AC 220V ±10% 50Hz/60Hz (标配)  AC 110V ±10% 50Hz/60Hz (选配)

驱动器尺寸   261.4×157.3×230.7 (L×W×H)

 驱动器重量   4.40kg

消耗功率   <50W

环境温度   0-40℃

相对湿度   <80%

 IP等级     IP31

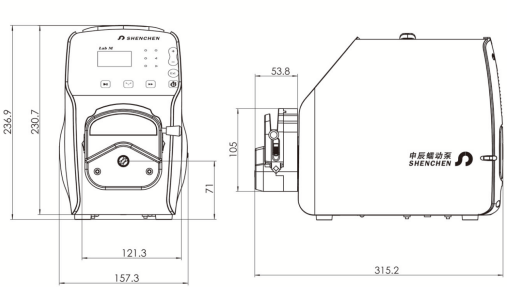

六、产品外观尺寸图
