D08-8C流量积算仪/质量流量计/流量计

D08-8C型数字流量积算仪为气体质量流量控制器（MFC）提供工作电源、操作控制、数字显示瞬时流量和累积流量。D08-8C型数字流量积算仪可直接与七星华创D07系列质量流量控制器配套使用。同时原则上可以与世界上其它型号的质量流量控制器配合使用。

价格	￥ 0.00

累积评价
0+

数量

库存剩余：999件

说明

可以使用优惠券

支付方式：

支付宝

微信

武汉满天欣

看了又看

一、工作原理本型号流量积算仪由 ±15V 电源、5V 电源、数据采集系统芯片、瞬时流量和累积流量显示器、按键和通讯部件等部分组成。由质量流量控制器送来的流量检测电压（0~+5V）, 经数据采集系统芯片转换为数字信号, 再进行运算处理和累积后，将瞬时流量值送到四位LED数码管显示, 显示单位为：SCCM（标准毫升/分）和SLM（标准升/分）；或者SLM（标准升/分）和SKLM（标准千升/分）；同时将累积值送入6位LED数码管显示, 显示单位与瞬流量的单位对应, 分别为：SCC（标准毫升）和SL（标准升），或者SL（标准升）和SKL（标准千升）。

流量的最大累积量为：999999 SL，若使用的流量计的单位为SCCM，则开始的累积量单位为SCC，当累积到了1000SCC时，则累积单位自动变为SL。如果累积量超过最大值时，计数器将自动清零，从零开始继续累积。假如用户使用100SCCM量程的流量计，则最小累积时间可达166666.67小时（约19年）。本流量积算仪具有连续累积时间长、可循环累积、累积流量的小数点和单位能自动调整等特点。

本机设计有串行通讯口, 可以通过RS232接口或RS485接口与计算机进行通讯(RS232和RS485可通过电路板上的滑动开关S2来切换), 可以在上位机显示并控制流量控制器的工作状态。

二、安装与接线

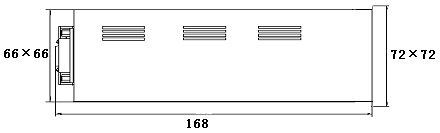

1.外形尺寸

2 安装开孔尺寸：67×67mm

3 安装方式：标准嵌装式

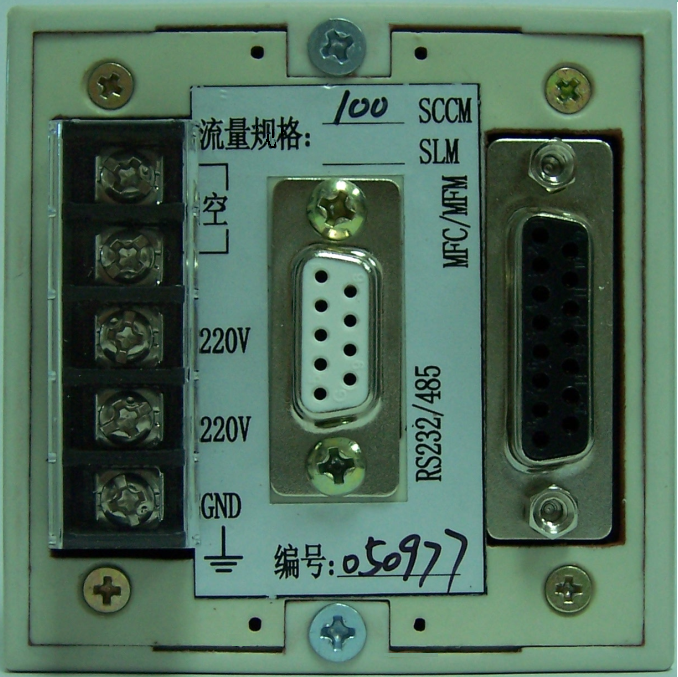

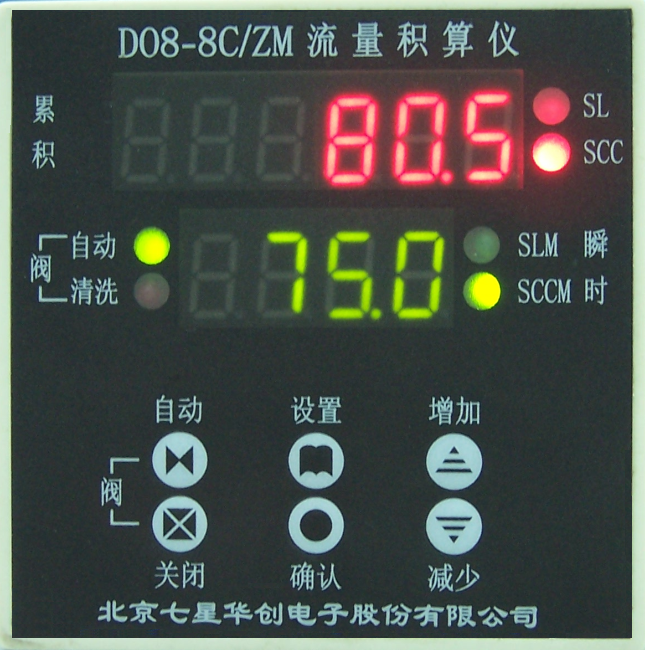

4 积算仪前视图见图2，后视图见图3

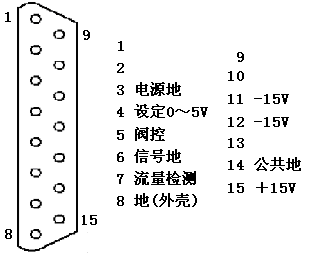

5、与MFC相连的D型插座信号见下图


当本流量积算仪与MFC配套使用时, 只需用电缆（用户根据不同型号的MFC定购不同的电缆）通过D型插头将流量积算仪与MFC连接起来即可。

6. ~220V电源接线图，见图3中左边端子排的下三个端子分别为220V(L)、220V(N)和GND，此三个端子应通过电源线与220V交流电源连接。

三、操作方法

1、开机：本机无电源开关, 当外部交流电源接通时,本机即可工作。

2 初始状态

新机初次上电默认为阀控状态,绿色"阀自动"指示灯将会亮起;默认满量程为100.0SCCM；默认通信地址为1；积值单位默认为SCC；

3 按键定义

D08-8C型数字流量积算仪前面板上共有"阀自动"、"阀关闭"、"设置"、"确认"、"增加"和"减少"六个按键。

a) "设置"键：该键实现下述5.4 菜单设置功能,该菜单下有六个子菜单；

b) "确认"键：决定具体进入哪一个功能菜单,设置完成后按下"确认"键有保存设置功能；

c) "增加"键：为满量程、流量设定和地址设置的增加键，每按一次其数值增加1，连按则数值连续增加。

d) "减少"键：为满量程、流量设定和地址设置的减少键，每按一次其数值减少1，连按则数值连续减小。

e) "阀自动"键：该键实现控制阀的功能,开机初始状态为阀控状态，当流量控制器处于关闭或清洗状态时，按此键可使流量控制器返回阀控状态。

f) "阀关闭"键：该键实现控制阀的关闭功能;

四、注意事项

1、禁止带电插拔信号线。

2、当流量检测端的检测电压信号为负时，将显示－00.0。

3 、在显示仪处于阀自动（即阀控状态）时，此时按下关闭键流量控制器会关闭，在此关闭状态下也可以按设置键进入子菜单1进行流量设定，但是当设定完成后按下确定键时控制器不会马上动作，因为此时控制器仍处于关闭状态，此时要按阀自动键后流量控制器才会动作。

4、本积算仪也可以与质量流量计配套使用，此时设定与阀控不起作用只显示瞬时流量和累积流量。
